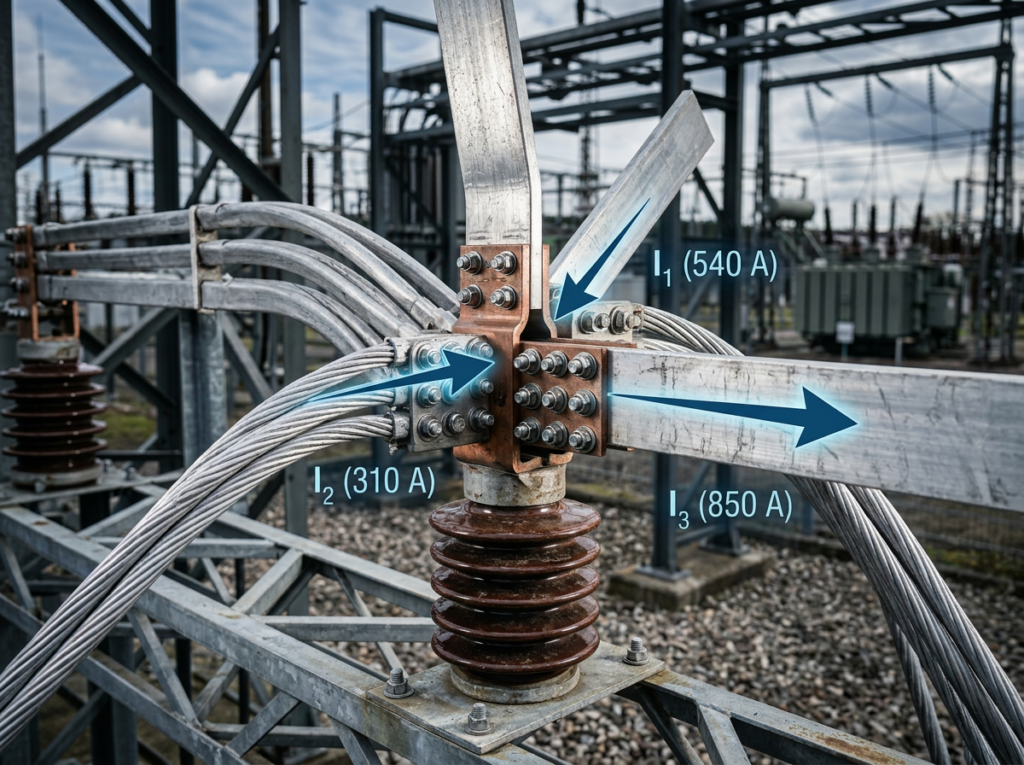

A barra é um elemento importante da subestação, visto que ela representa um ponto de convergência de todos os elementos que compõem essa estrutura. Uma falta neste ponto apresenta elevadas correntes de curto-circuito e, se não eliminada instantaneamente, causa danos mecânicos irreversíveis aos barramentos e isoladores.
Contudo, baseando-nos no Capítulo 9 de Blackburn & Domin, o maior desafio da proteção de barras (87B) não é detectar a falta interna, mas sim permanecer estável durante uma falta externa severa, quando a saturação dos Transformadores de Corrente (TCs) pode ocorrer.
O Fenômeno da Saturação Desigual Em uma falta externa (passante), a soma das correntes deveria ser zero. Porém, se o TC do circuito em falta saturar devido à alta componente DC ou magnitude elevada, ele deixa de reproduzir o secundário corretamente. Os outros TCs continuam alimentando o relé com sinais adequados. O resultado?
Uma corrente diferencial “falsa” de alta magnitude. Para um relé comum, isso é indistinguível de uma falta interna.
Armazenamento de Energia em Baterias: A Peça Fundamental para Redes Elétricas Modernas
A Solução Clássica: Alta Impedância (High Impedance)
Historicamente, a solução mais robusta é a proteção diferencial de alta impedância. Ao inserir um resistor de alto valor no circuito diferencial, forçamos a “falsa corrente” gerada pela saturação a circular pela impedância do próprio TC saturado (que é baixa), em vez de passar pelo relé.
Vantagem: Imunidade quase total a trips indevidos por saturação e simplicidade física.
Desvantagem: Exige TCs dedicados com a mesma relação (ratio) e classe de exatidão específica (TPS/TPX), além de varistores (MOVs) para limitar sobretensões perigosas.
Proteção de Linhas em Malha: Onde a Coordenação Básica Falha e o Efeito Infeed Engana seu Relé
A Solução Moderna: Baixa Impedância (Low Impedance/Percentual)
Com o avanço dos relés microprocessados, a proteção de baixa impedância ganhou espaço. Ela não exige TCs dedicados e pode lidar com relações de transformação diferentes via ajustes internos.
Como funciona: Utiliza algoritmos de detecção de saturação.
O relé identifica que, no início da falta, a corrente diferencial era zero antes de subir (indicando que o TC saturou depois). Isso bloqueia o trip.
Risco: Depende da qualidade do algoritmo do fabricante e da correta configuração das zonas de proteção em subestações complexas (com barras duplas e disjuntor e meio).
A escolha entre alta ou baixa impedância não é apenas uma questão de custo, mas de filosofia de risco. A alta impedância é física e “bruta”; enquanto a baixa impedância é lógica e flexível.
Na Testari, recomendamos que a decisão seja baseada na análise da constante de tempo DC do sistema e na classe dos TCs existentes.
