ANÁLISE DE REDE HIDRÁULICA
Conservação de Água e Energia
Um sistema de abastecimento e distribuição de água urbana, requer um projeto competente, um investimento substancial, gestão profissional, manutenção permanente e uma análise hidráulica periódica, para sanar problemas correntes e de longo prazo. Análises de rede hidráulica, com base em modelos calibrados feitos por medição real do fluxo e pressão, podem melhorar a eficiência e o desempenho do sistema de abastecimento e distribuição de água. Evitando o desperdício de energia, pelo bombeamento ineficiente de água e operação do reservatório inadequada, reduzindo assim os custos operacionais.

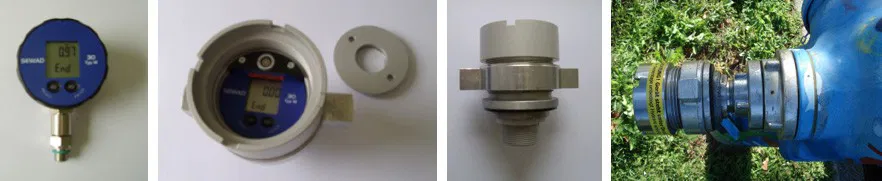

Adaptação do manômetro digital LEO-Record para aplicações SETEC, à um corpo de aço inoxidável à prova de água. Os dispositivos estão disponíveis para a instalação direta sobre hidrantes acima do solo e subterrâneos.
Verificação do modelo de rede
Qualquer modelo de fornecimento de água hidráulico tem que ser verificado de acordo com a rede real para as condições de funcionamento conhecidas, comparando as taxas de fluxo e pressão calculados e medidos, a fim de detectar erros de dados significativos. Em uma carga baixa, por exemplo a noite, todos graus hidráulicos medidos (elevações + pressões) devem somar aproximadamente os mesmos valores quase- hidrostáticos. Discrepâncias poderiam indicar erros em dados de elevação ou grandes vazamentos desconhecidos . Numa situação de carga elevada , induzida por descargas de hidrantes ou outros meios apropriados , as resistências hidráulicas dos principais tubos de rede são verificados e graus hidráulicos indicam bloqueios hidráulicos.
Medições de campo para calibração
Medições de campo são feitas como parte da coleta de dados. Nestas medições estão envolvidos testes e gravações do desempenho de vários componentes do sistema, registro dos valores de pressão, vazão e consumo de água para determinar os coeficientes de aspereza da tubulação. Estas medições são utilizadas como um suplemento e primeiro controle de informações fornecidas pelos registros do sistema de água durante os estágios iniciais de coleta de dados.
Coleta de Dados Físicos:
- Testes de bombas de abastecimento e de reforço para estabelecer curvas características.
- Testes de perdas de carga (Head Loss) para determinar coeficientes de aspereza da tubulação.
- Teste de pressão em hidrantes, incluindo áreas com altas exigências e áreas de baixa pressão conhecidas.
Coleta de dados operacional:
- Gravação de fluxo de 24 horas contínuas em lugares selecionados, como na produção de água e nos principais adutores.
- Monitoramento do fluxo de hora em hora em adutores principais adicionais e para grandes pedidos

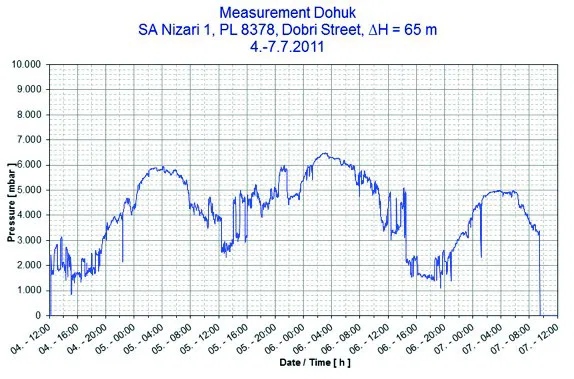

- Monitorização contínua da pressão em todas as posições de registro de fluxo contínuo e monitorização da pressão instantânea nos nódulos selecionados uniformemente através da rede, como em hidrantes.
- Nível de armazenamento contínuo (elevação hidráulica) e monitorização (influxo / saída de fluxo) de influência.
- Monitorização contínua de alta qualidade e operação da bomba de reforço, fluxo de descarga e pressão.
Calibração do modelo de rede
Os registradores de dados da KELLER Pressure estão distribuídos uniformemente sobre os valores de pressão reais sincronizados e gravados da rede, usados para computação e ajuste fino de valores de rugosidade da tubulação, bem como para encontrar resistências pontuais (válvulas parcialmente fechadas; …) e para um funcionamento ideal entre os graus hidráulicos medidos e calculados da calibração de rugosidade.
Um modelo de rede verificado e calibrado pode ser usado para detectar e corrigir problemas hidráulicos em redes existentes e para evitar tais problemas em futuras extensões de rede.
